GTE-C全自動更換銑頭系列
1、可實現一臺機床完成模具的粗加工、精加工。
2、可以實現鈦合金、鋁合金等不同硬度的材料在同一臺機床上完成加工。
3、機床配備了兩個全自動換刀刀庫，讓加工更智能靈活。
4、主軸轉速、扭矩、功率，可個性化選擇。
-
整機結構設計
GTE系列機床采用天車式龍門結構設計，橫梁移動，工作臺固定。占地面積小，工作臺負重達到 8 ton/㎡。
-
高剛性 / 高精度機床結構
“箱中箱”熱對稱結構設計，確保機床剛性及加工精度；結構件通過FEM有限元分析，具有結構熱變位溫升補償系統。
-
機床特點

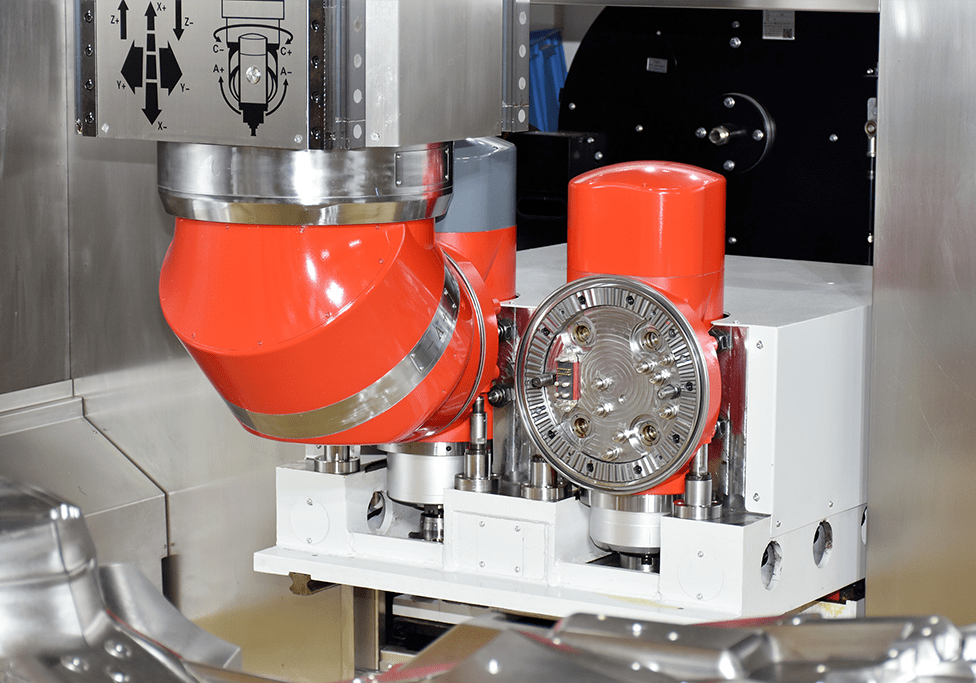

1、全自動更換銑頭。
2、粗加工、精加工一臺機完成。
3、主軸轉速、扭矩、功率，可個性化選擇。
-
數控系統
FANUC / HEIDENHAIN TNC 640 / SIEMENS ONE 五軸數控系統
-
機床選配
鐳射刀具測量裝置
工件測量裝置
自動換刀系統
主軸中心出水
撞機保護和振動監測系統
結構熱變位溫升補償系統
主軸轉速、扭矩、功率（可選配）
視覺監控系統 CCTV system
全封閉式頂蓋
-
控制系統
主軸與直線電機各自獨立溫度控制系統。

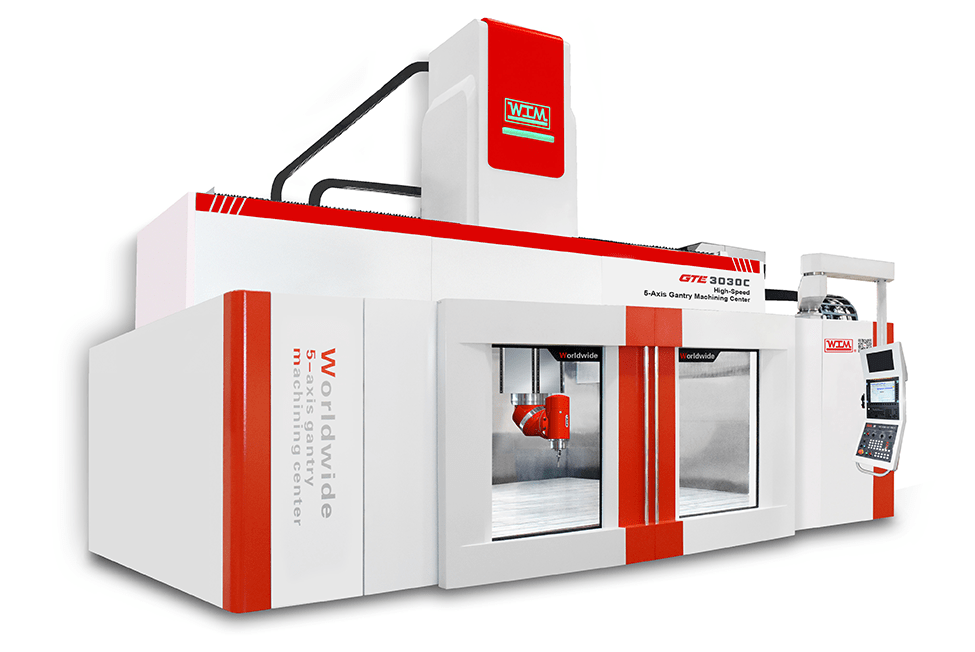

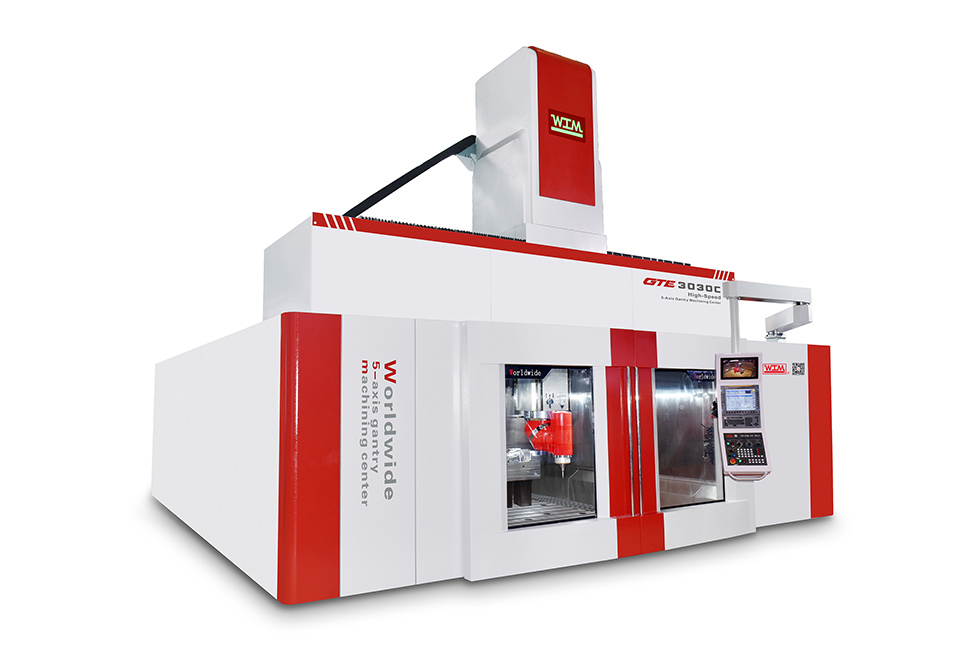

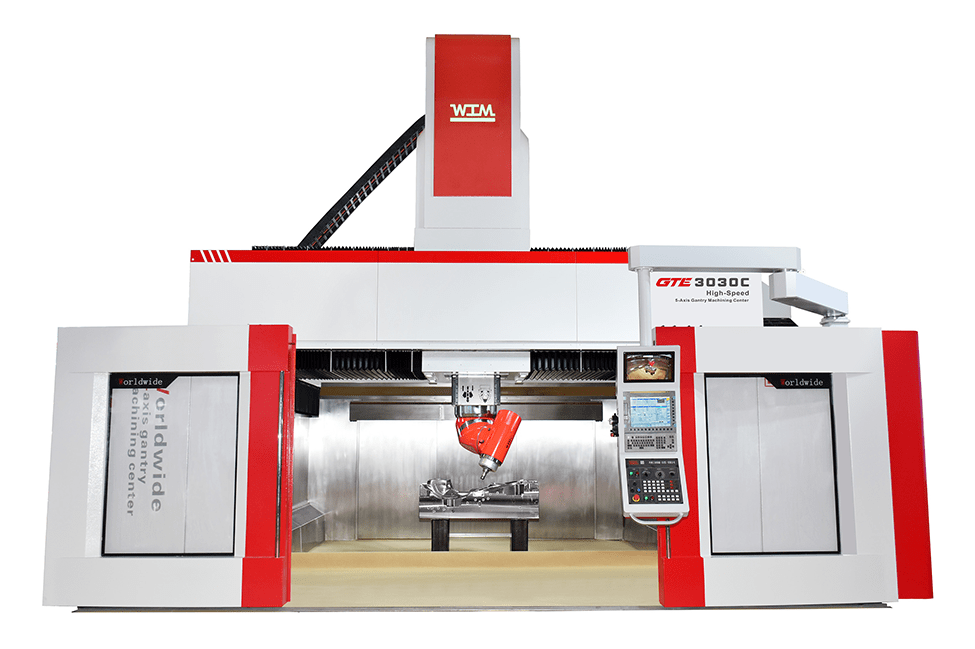

GTE-C系列是一款具備全自動更換銑頭功能的天車式五軸龍門加工中心，一臺機床兩個五軸銑頭，旨在滿足更多不同的加工需求和應用場景。
機床整體采用橫梁移動、工作臺固定的天車式結構設計，具有占地面積小、工作臺承重大的特點。橫梁采用“箱中箱”熱對稱結構設計，配有4條高剛性導軌，能夠有效確保機床剛性及加工精度。X、Y、Z三個直線軸配置有光柵尺，A、C軸預置圓光柵，實現了機床的全閉環控制。

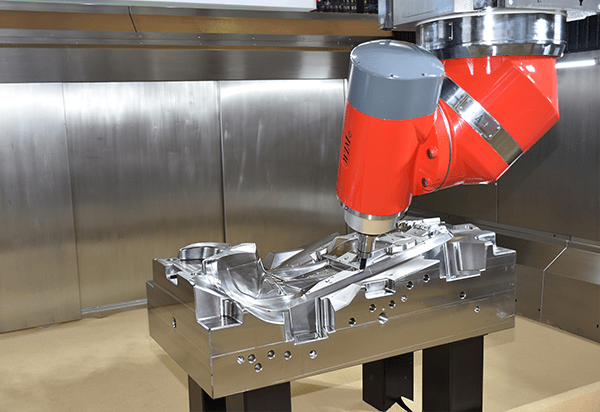

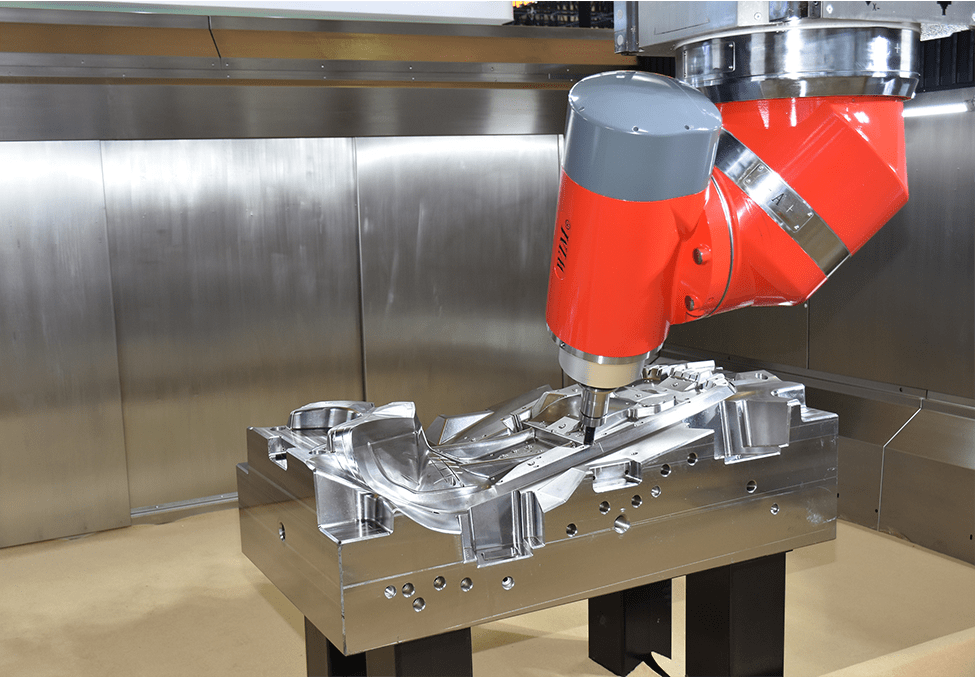

機床配置兩個五軸銑頭，一個扭矩達300N.m的BBT50大扭矩銑頭，一個20000rpm的高速銑頭，可實現一臺機床完成模具的粗加工、精加工，也可以實現鈦合金、鋁合金等不同硬度的材料在同一臺機床上完成加工。

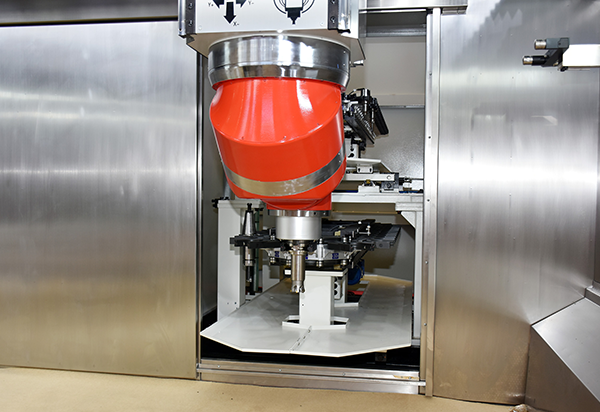

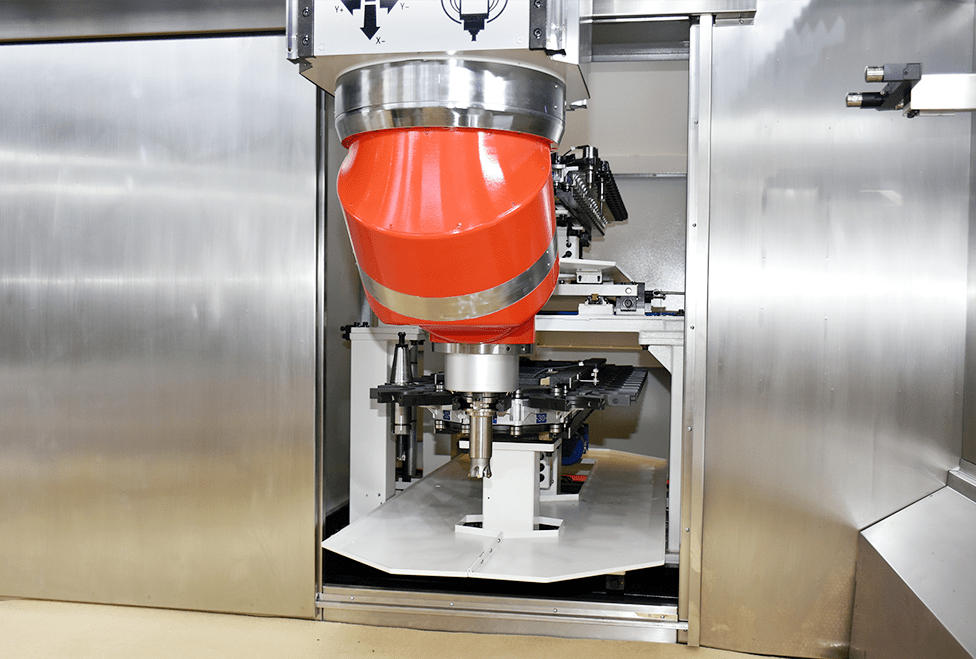

機床配備了兩個全自動換刀刀庫，讓加工更智能靈活。

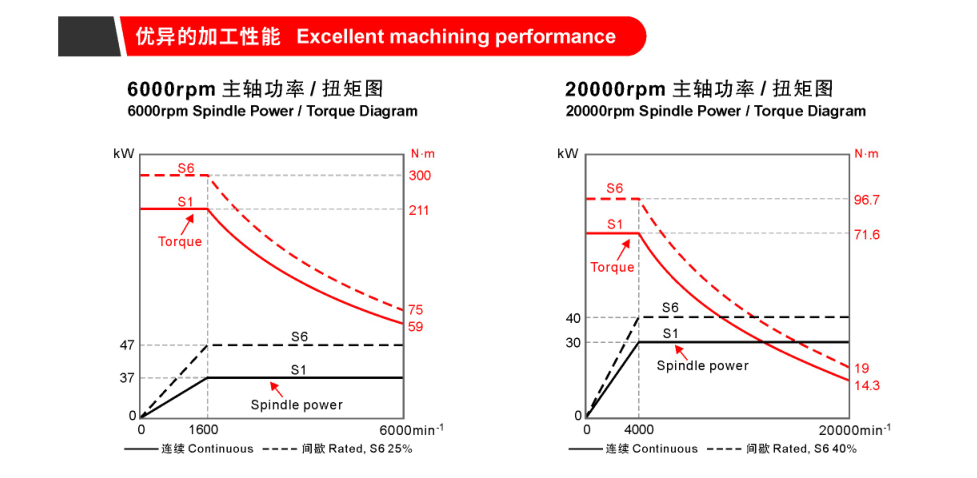

加工性能扭矩展示
| GTE-C 全自動更換銑頭系列參數表 |
||||
| 型號 | 單位 | GTE 3030C | 可選行程 | |
| 加工行程 | X軸行程(動橫梁前后行程) | mm | 3000 | 2500-20000 |
| Y軸行程(鞍座左右行程) | mm | 3000 | 2500-4000 | |
| Z軸行程(銑頭上下行程) | mm | 1500 | 1000-1500 | |
| 主軸鼻端至工作臺距離 | mm | 300-1800 | 300-1800 | |
| 兩立柱間距離 | mm | 4000 | 3500-5000 | |
| 工作臺 | 工作臺尺寸 | mm | 3500x2800 | 隨行程變化 |
| 工作臺T槽(槽寬X槽數X間距) | mm | 22 x 250 | ||
| 工作臺負重 | ton/m² | 8 | ||
| 主軸 | 主軸孔錐 | - | BBT50 | HSK-A63 |
| 主軸最高轉速 | rpm | 6000 | 20000 | |
| 主軸功率(S1/S6) | KW | 37 / 47 | 30 / 40 | |
| 主軸最大扭矩 | N.m | 300 | 96.7 | |
| 二軸頭 | 旋轉角度 | 度 | A=±180°； C=±360° | |
| 旋轉速度 | rpm | 10 | ||
| 搖擺扭矩（S6） | N.m | A=1200; C=1800 | ||
| 夾緊扭矩 | N.m | A=7000; C=15000 | ||
| 角度定位精度 | sec | A=±5; C=±5 | ||
| 最小分割角度 | 度 | 0.0001 | ||
| 進給速度 | 快速進給 | m/min | X，Y：20 / 50； Z：20 | |
| 加工進給 | m/min | 10 | ||
| 刀庫(選配) | 刀具數 | pcs | 32 | 48 |
| 最大刀長 | mm | 400 | 300 | |
| 最大刀徑-鄰近換刀 | mm | 125 | 75 | |
| 最大刀徑-無鄰近換刀 | mm | 250 | 125 | |
| 最大刀重 | kg | 20 | 8 | |
| 尺寸及重量 | 機床總功率 | kw | 110 | 隨行程變化 |
| 機床外形尺寸(長X寬X高) | mm | 8500x8100x6150 | ||
| 機床總重量 | ton | 52 | ||
| 機床控制系統 | 機床控制系統 | CNC system | FANUC / Heidenhain TNC640 / SIEMENS ONE | |
