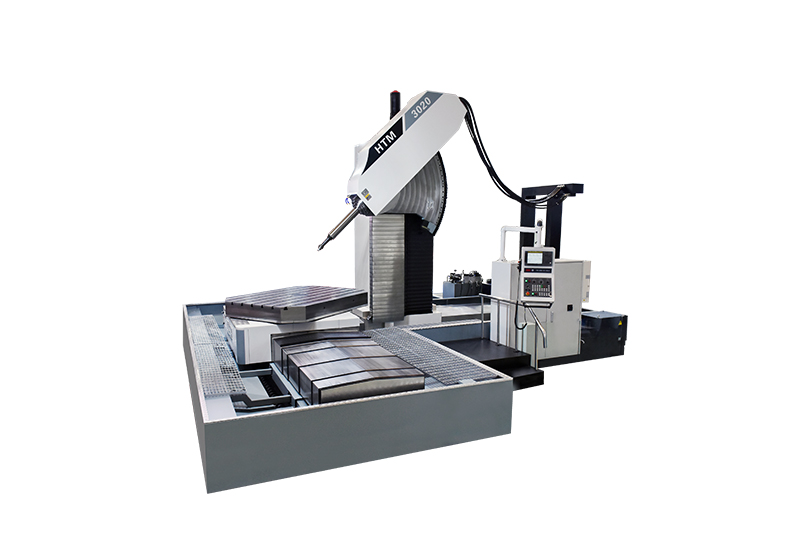

HTM 六軸臥式鏜銑加工中心

六軸臥式鏜銑加工中心 HTM系列”廣泛用于中大型機械零件及模具的鏜孔和精密銑削，采用方滑枕設計與W軸大行程，極大地提高了刀具與工件的接近性，最大程度上發揮了強大的切削能力，實現了主軸鼻端過工作臺中心50mm。
機床特性

  • 定位精度

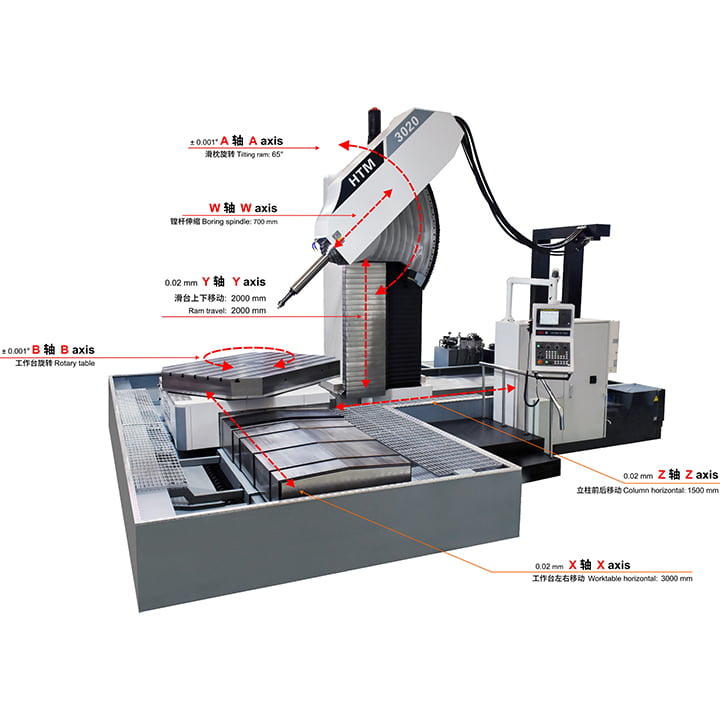

    X軸行程3米，Y軸行程2米，Z軸行程1.5米，W軸行程700，A軸旋轉角度65度，各軸定位精度全程2絲以內，主軸功率22千瓦，扭矩最大1369 Nm，最高轉速2500，鏜桿直徑130毫米 ，高精版數控回轉臺臺面尺寸1米6乘以2米2，承重20噸，最小分割角度萬分之一度。刀庫可以跟據需要選配。

  • 主軸

    功率：22/26 kW；扭矩：1100/1839 Nm；

    最高轉速：2500 rpm；

    鏜桿直徑：Ø130mm；BT50；

  • 數控回轉臺

    尺寸：1600 x 2200 mm；最大承重：20噸；最小分割角度：0.0001° ；

  • 刀庫

    刀位：40 / 60 / 80。

  • 數控系統

    FANUC 0I-MF。

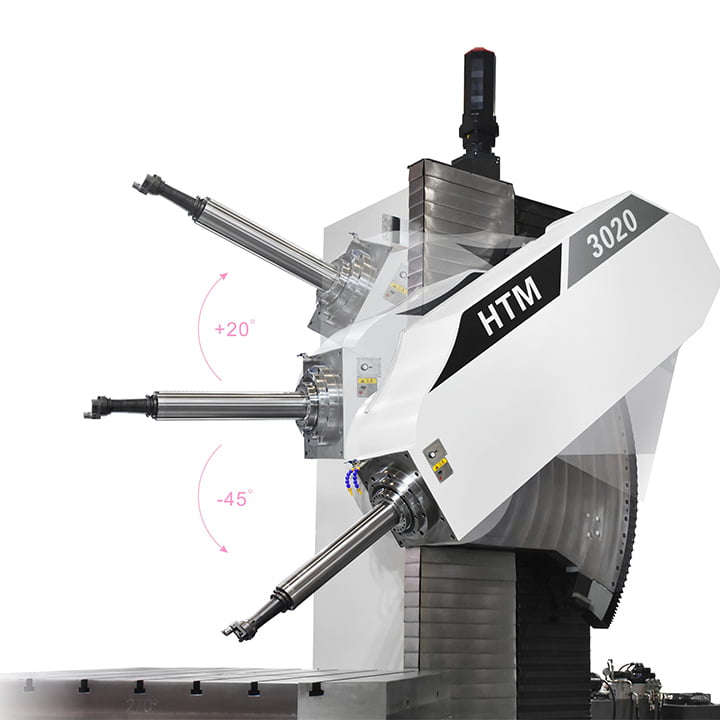

  • 旋轉滑枕-A軸

    A軸旋轉角度65度,豎直角度加工利器。（向下-45゜；向上+20゜）0.0001゜（萬分之一度）精密分度，精準定位。

  • 優良的可接近性

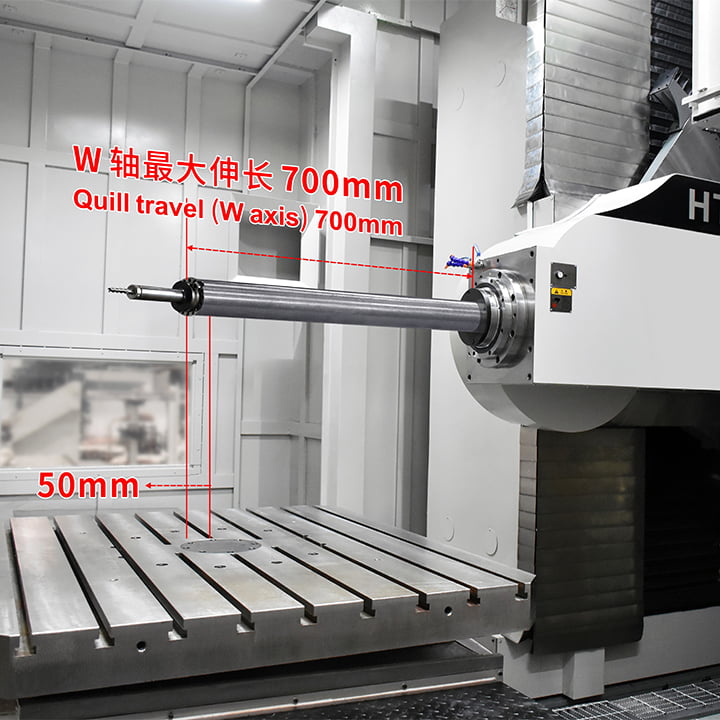

    * 采用方滑枕設計與W軸大行程，極大地提高了刀具與工件的接近性，最大程度上發揮了強大的切削能力，實現了主軸鼻端過工作臺中心 50mm。（工作臺臺面1600*2200）

    * 采用大直徑主軸Φ130, 伸縮長達700mm。（扭力1839NM; 轉速2500rpm）

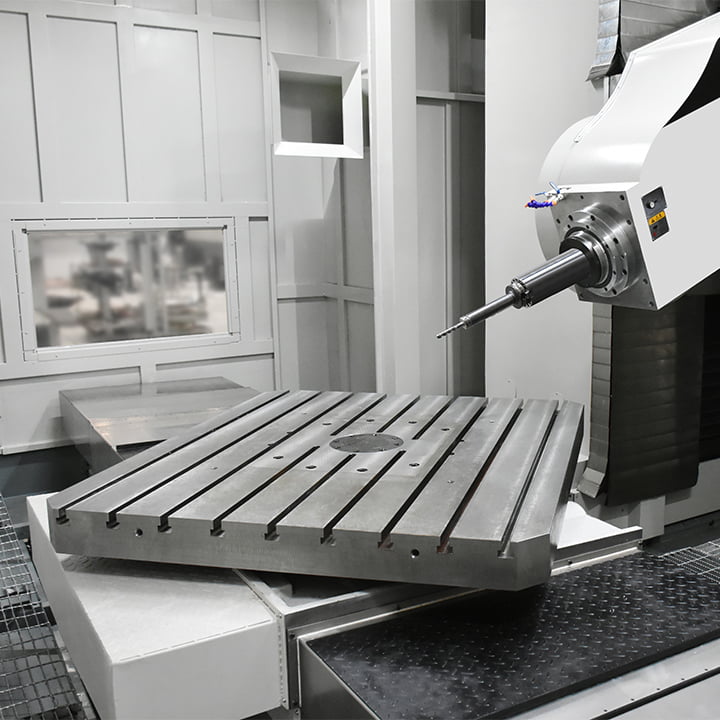

  • 封閉式靜壓回轉工作臺 B軸

    1. 封閉式靜壓油浮結構設計，工作臺抗傾覆能力大大增強；

    2. 德國海德漢絕對式角度圓光柵；

    3. 雙斜齒輪機械消隙結構，消除傳動間隙及反向間隙；

    4. 最小分割角度0.0001゜；定位精度±0.001゜。

相關細節圖

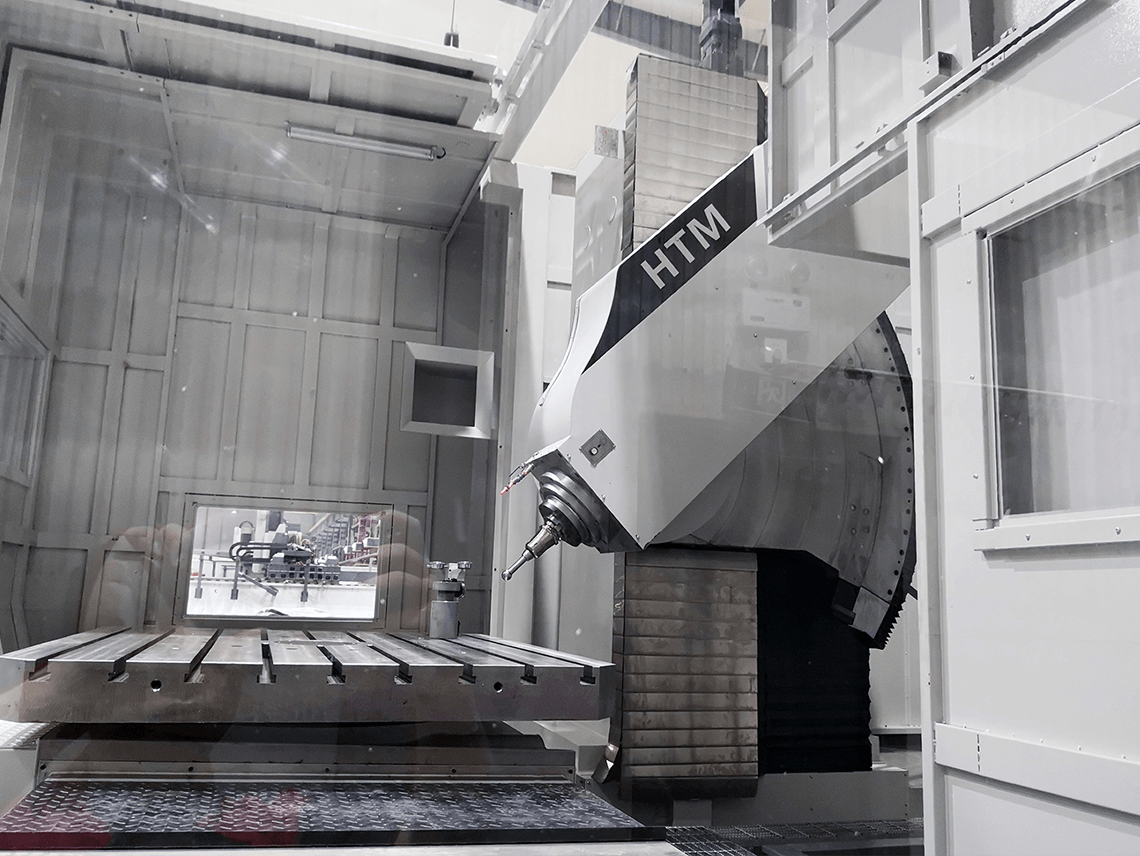

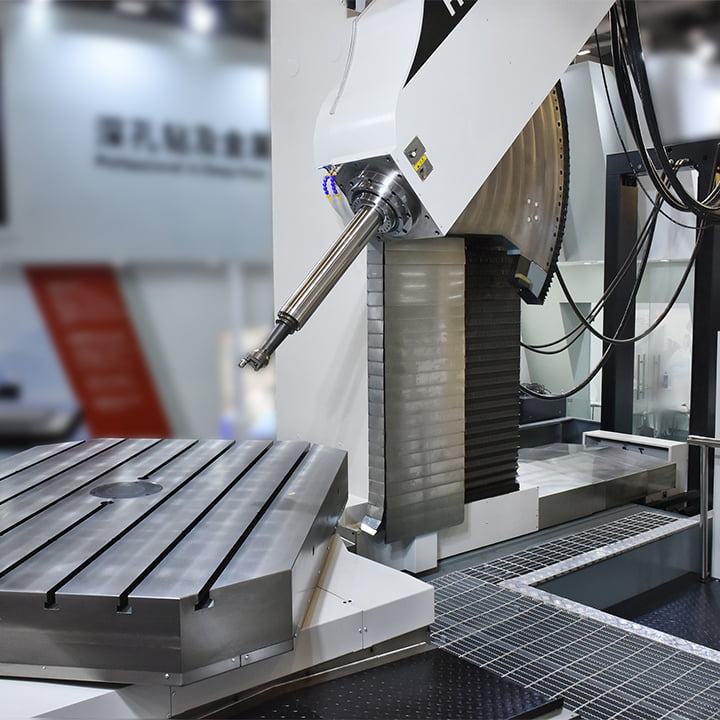

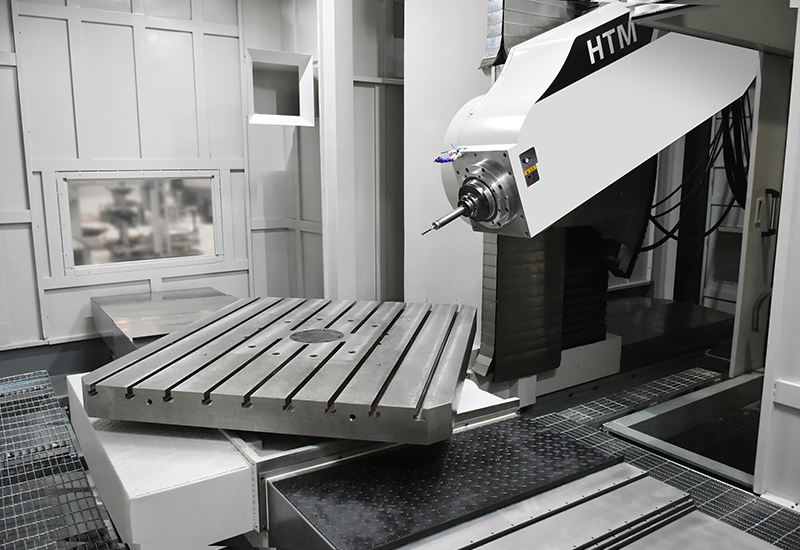

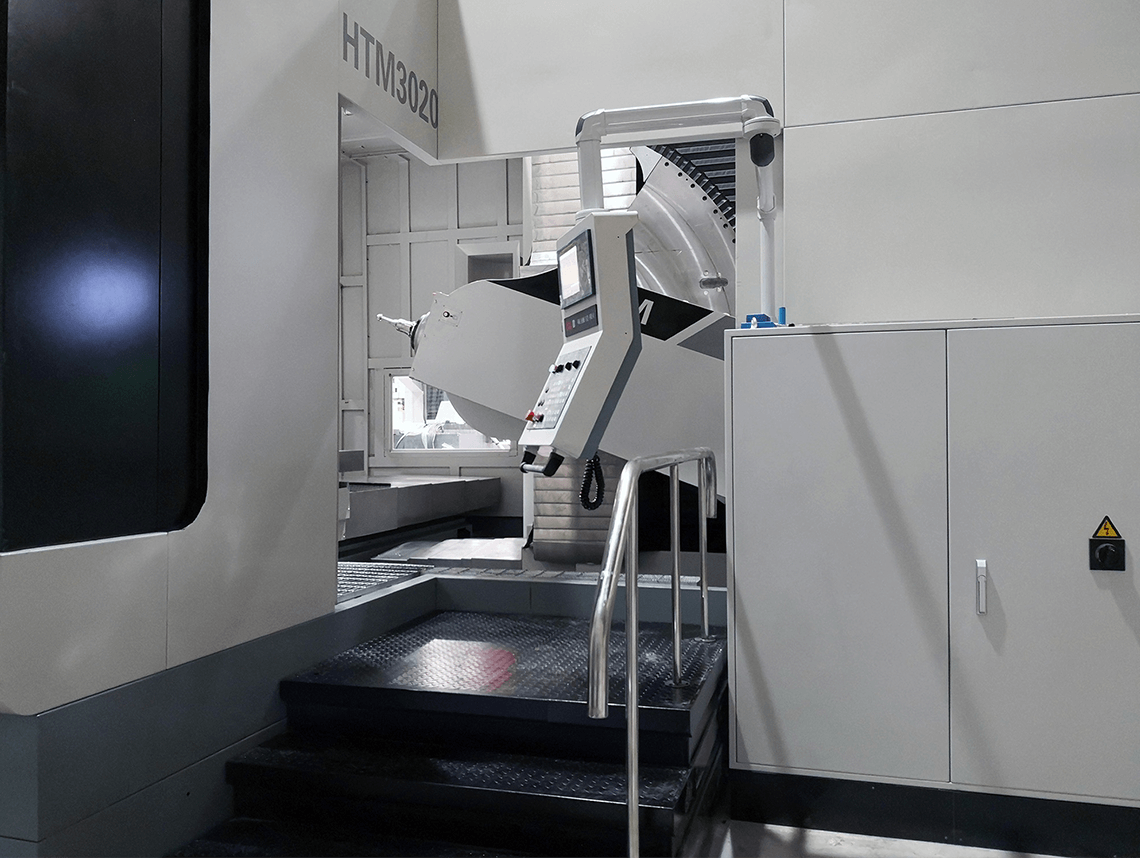

細節圖
細節圖
細節圖
細節圖
細節圖
其他介紹



                            六軸臥式鏜銑加中心細節展示

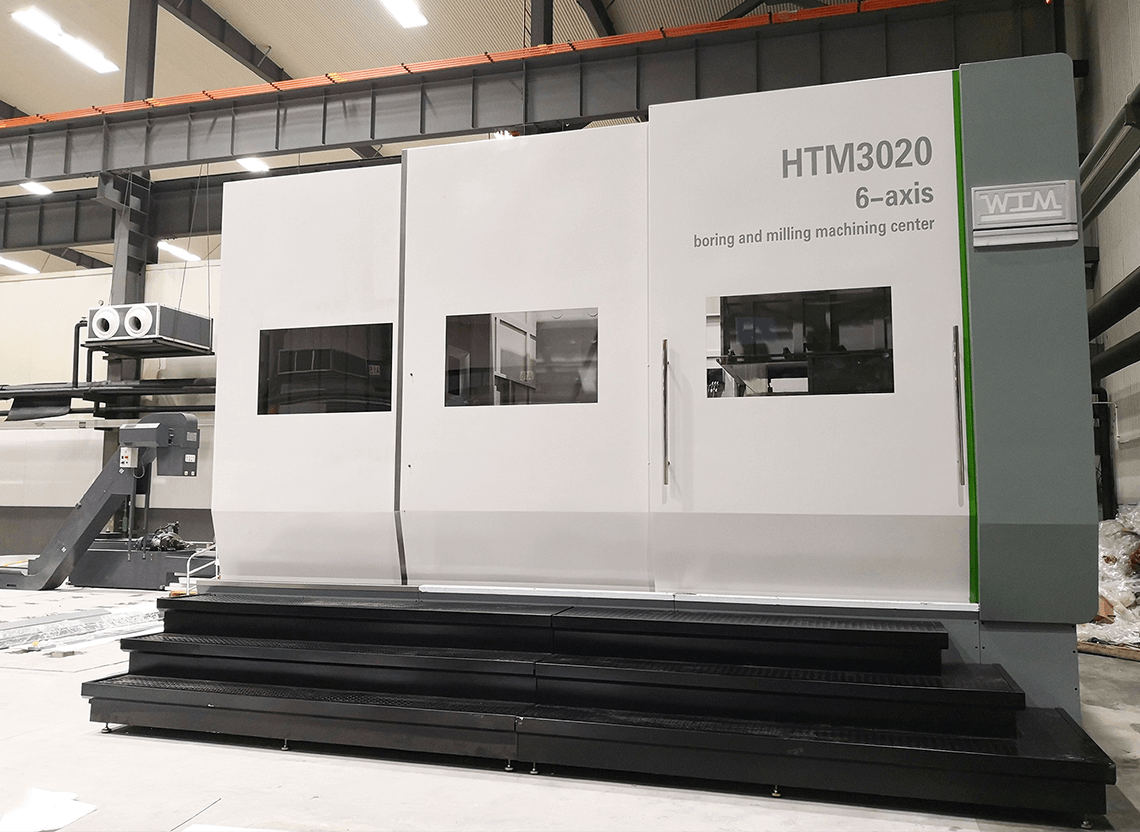

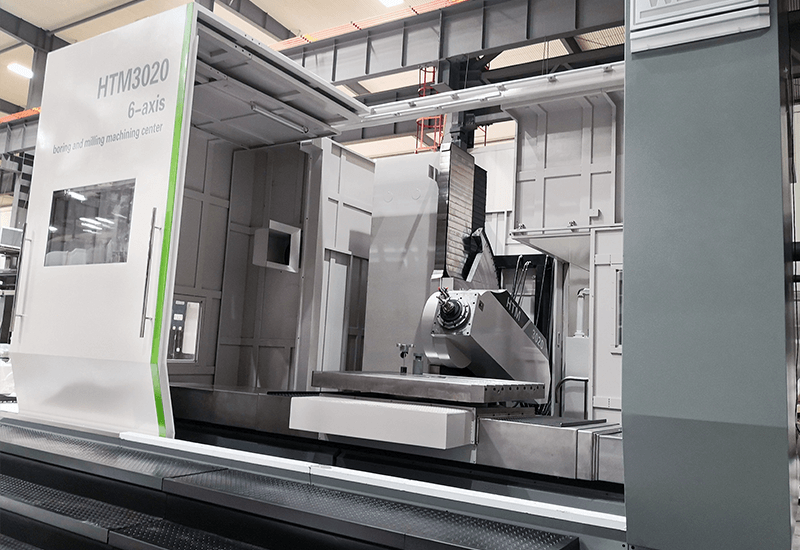

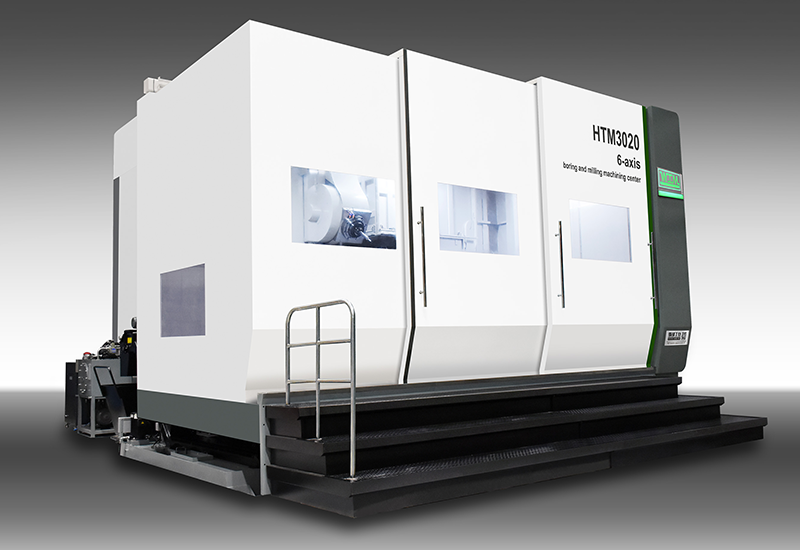

六軸臥式鏜銑加工中心



六軸臥式鏜銑加工中心

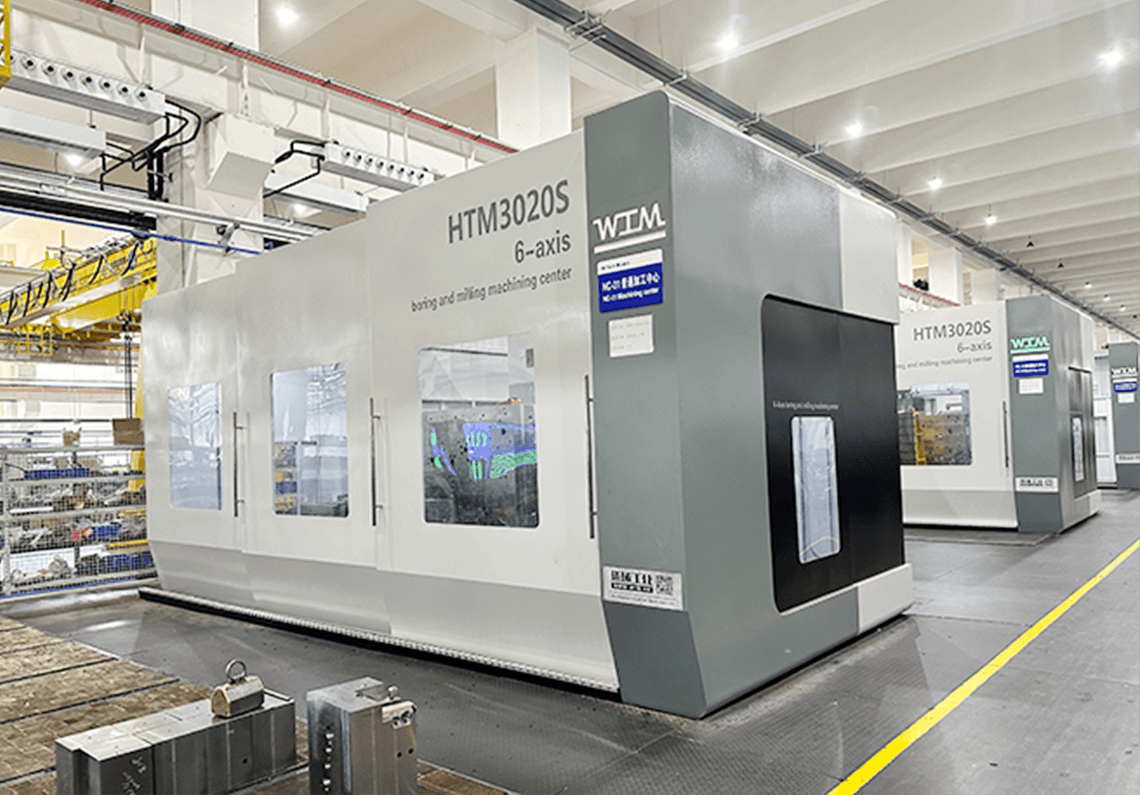

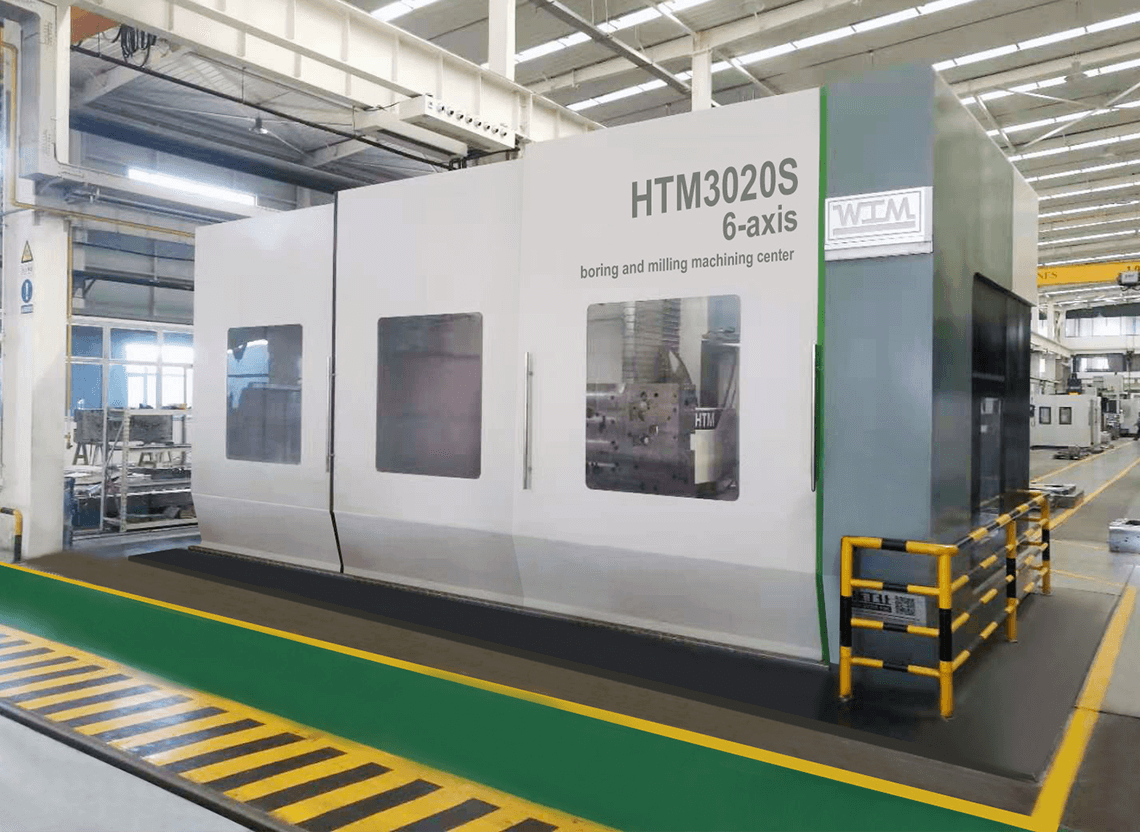

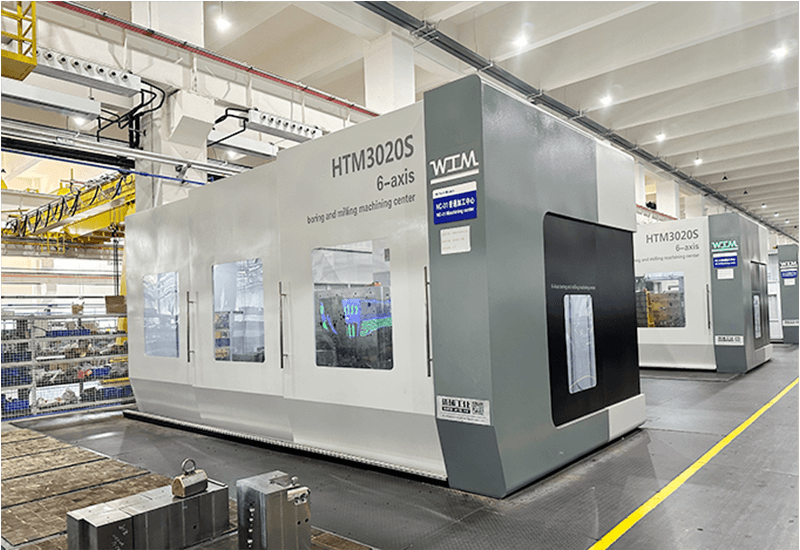

六軸臥式鏜銑加工中心客戶應用現場

六軸臥式鏜銑加工中心客戶應用現場

規格參數
如出現表格顯示不完整時，請左右劃動表格查閱
六軸臥式鏜銑加工中心參數表
  型號 單位
 HTM2015
 HTM3020
 HTM3020S
加工能力 銑削能力 cc/min 400
攻絲能力 mm M52x5 M36x4
加工行程 工作臺左右行程（Ｘ） mm 2000(2500) 3000
滑臺行程（Ｙ） mm 1500 2000
立柱行程（Ｚ） mm 1500
鏜桿直徑 /行程（W） mm Φ110/500 Φ130/700 無
主軸箱旋轉角度（Ａ） 度 主軸向上轉20°，向下轉45°
主軸中心至工作臺面 mm 0~1500 0~2000
主軸 主軸錐孔 _ BT50
主軸最高轉速 rpm 2500 6000
加工速度 快速進給（X、Ｙ、Ｚ） m/min 10
快速進給（Ｗ） m/min 4 無
主軸箱最高轉速（Ａ） rpm 1
旋轉工作臺最高轉速（Ｂ） rpm 2
功率 主軸電機 KW 22/26(30min)
X軸進給伺服電機 N·m 38
Y軸進給伺服電機 N·m 38
Z軸進給伺服電機 N·m 38
W軸進給伺服電機 N·m 22 無
A軸進給伺服電機 N·m 30
B軸進給伺服電機 N·m 30
機床總功率 kw 78
數控回轉臺 負重 ton 8 20
尺寸（長×寬） mm 1600×1400 2200×1600
最小分割角度 度 0.0001
尺寸及重量 機床占地面積（長×寬） mm 8900×7000 9210×7500
機床最大高度 mm 4500 4950
機床重量 ton 30 40
數控系統 CNC   FANUC 0i-MF PLUS
