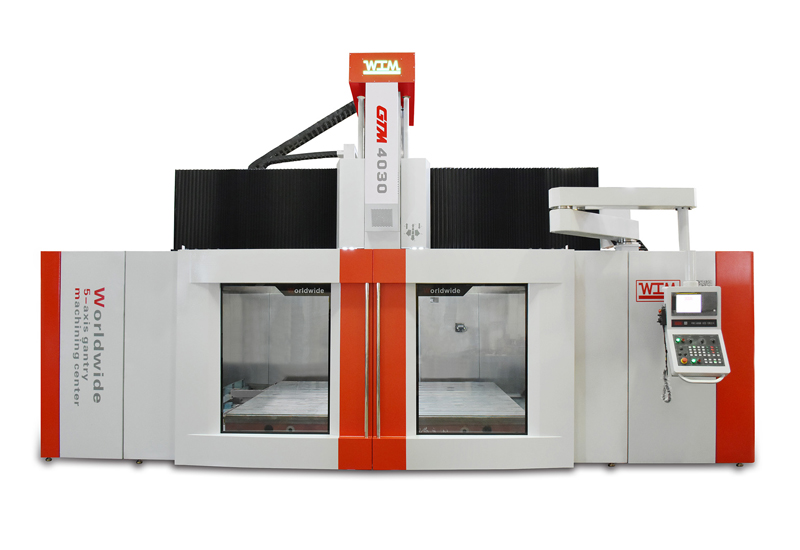

五軸龍門加工中心

High-Speed 5-Axis Gantry Machining Center

GTM高扭矩系列

具備1100N.m超大扭矩，適用于重切削和半精加工，適合鈦合金、高溫合金等各種硬質材料的加工。廣泛應用于航天航空、船舶、能源、軌道交通、工程機械、汽車、模具行業。

相關視頻

下載文件

產品咨詢

機床特性

整機結構設計

機床采用天車式龍門結構設計，橫梁移動，工作臺固定。占地面積小，工作臺負重達到 8 ton/㎡。
高剛性 / 高精度機床結構

結構件通過FEM有限元分析，擁有良好靜態與動態剛性，具有結構結構熱變位溫升補償系統。
傳動部件

絲桿、導軌采用THK/施耐博格等國際一線知名品牌。
主軸

西班牙原裝進口機械主軸， 1100N.m超大扭矩，適合鈦合金、高溫合金等硬質材料的加工。
二軸頭

可根據需要選配2.5°，1°，0.001°，不同最小分割角度的銑頭。
數控系統

機床配備先進的FANUC 0i-MF PLUS數控系統。
選配項

自動換刀系統、鐳射刀具測量裝置、工件測量裝置、主軸中心出水、撞機保護和振動監測系統、結構熱變位溫升補償系統。
亮點

1100N.m超大扭矩，具有超強的切削能力。

相關細節圖

查看所有圖片

其他介紹

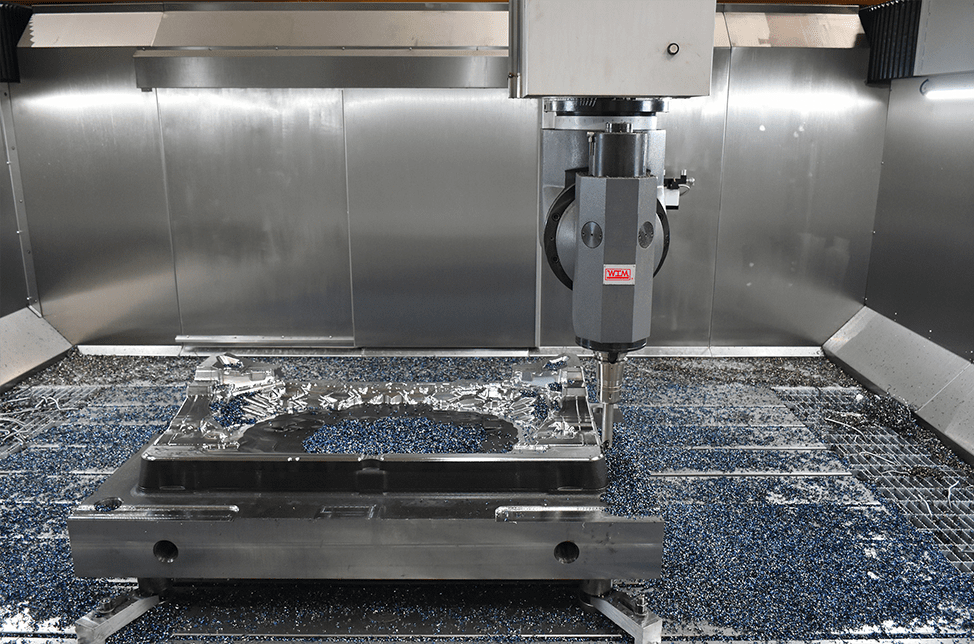

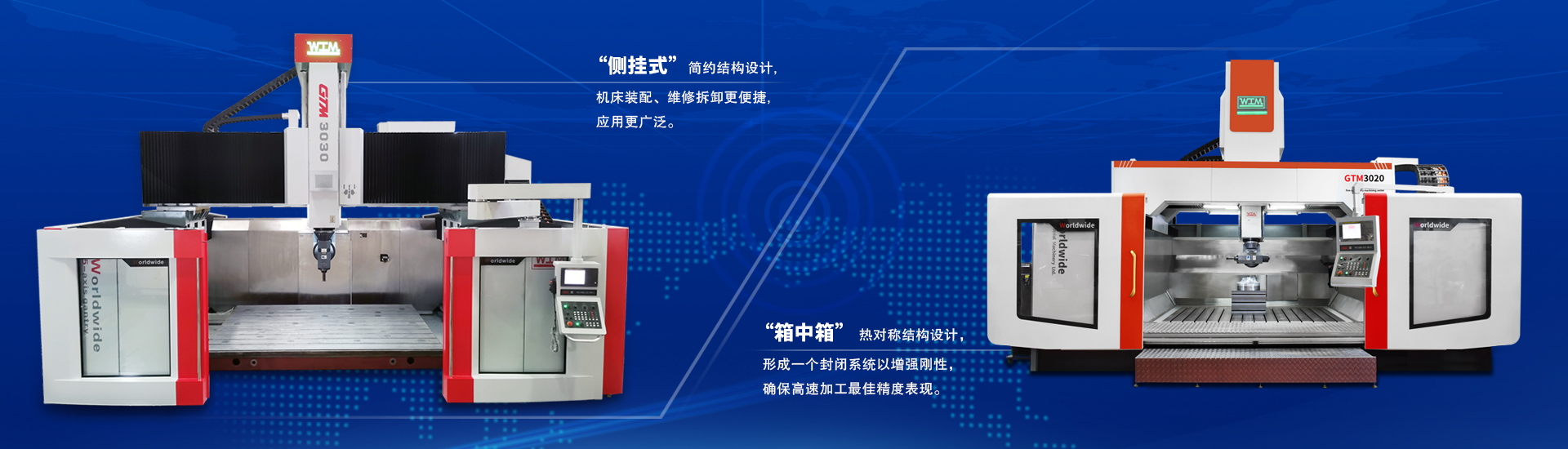

GTM產品展示

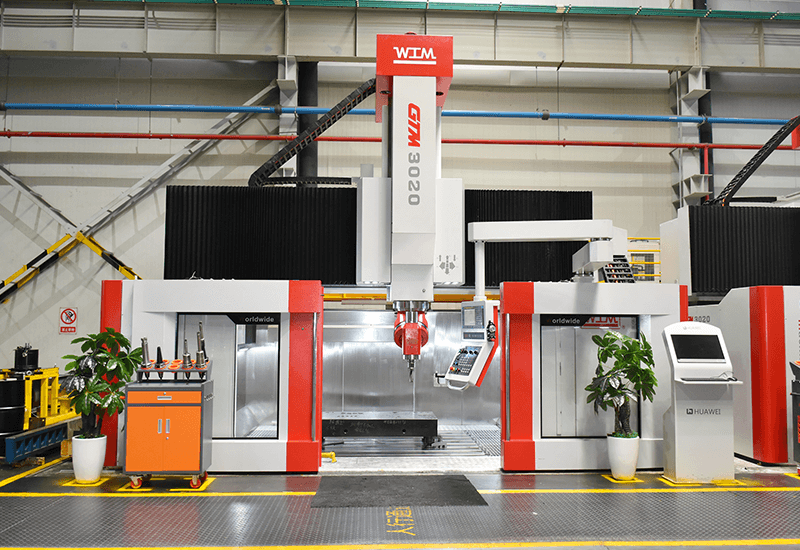

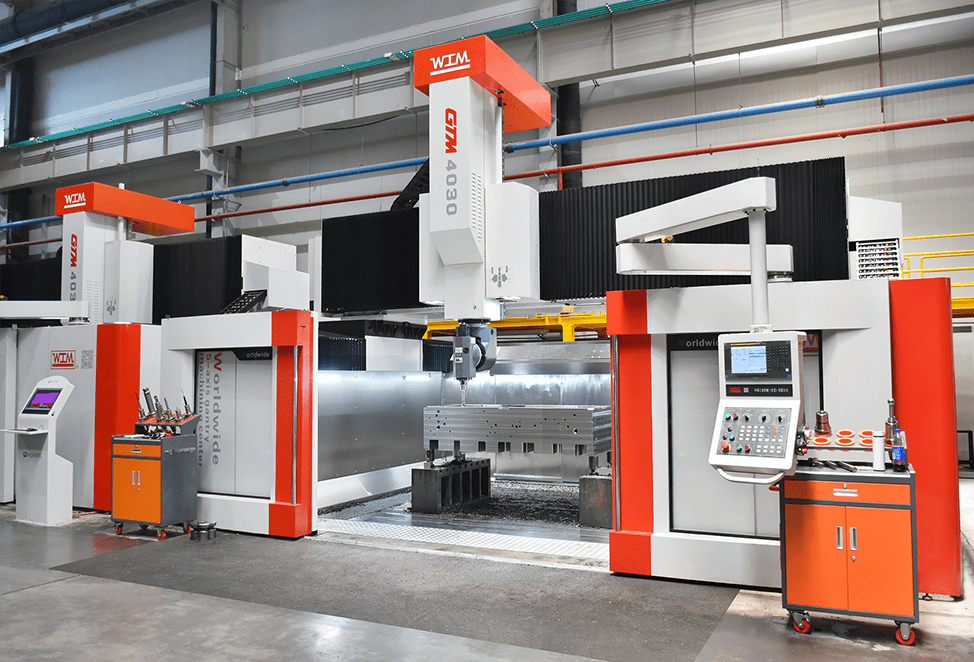

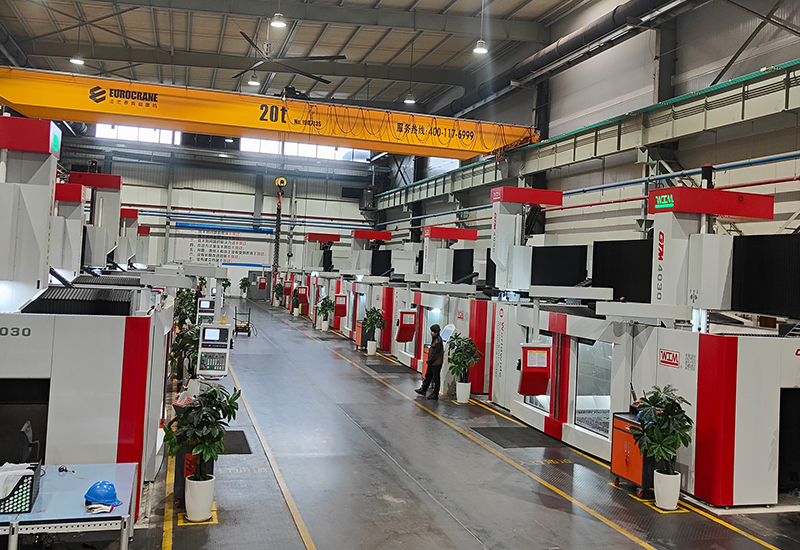

五軸龍門加工中心GTM系列客戶應用現場

GTM產品展示

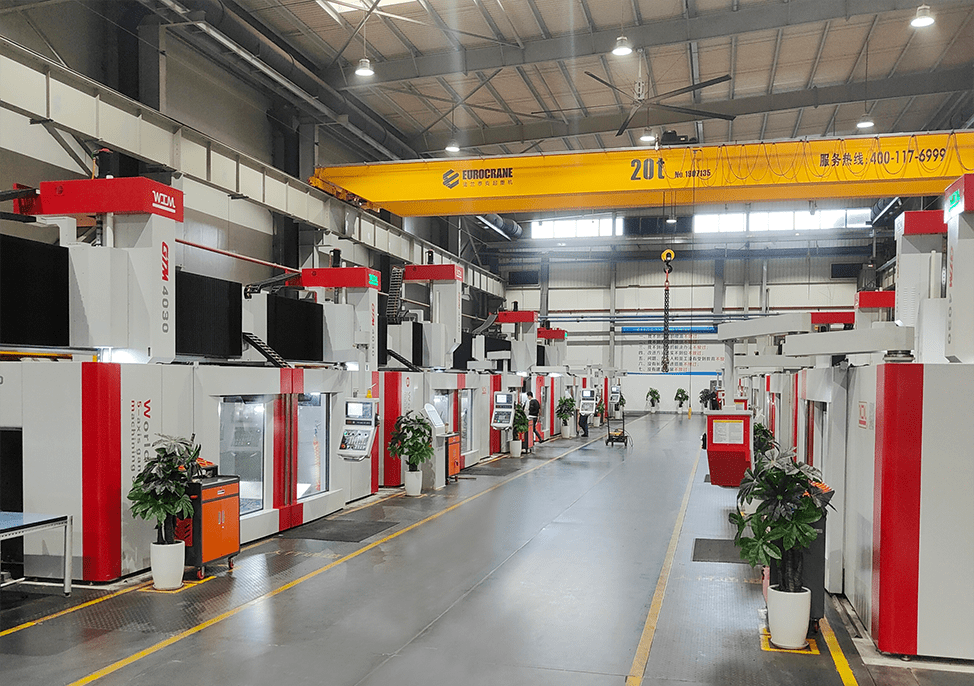

五軸龍門加工中心GTM系列客戶應用現場

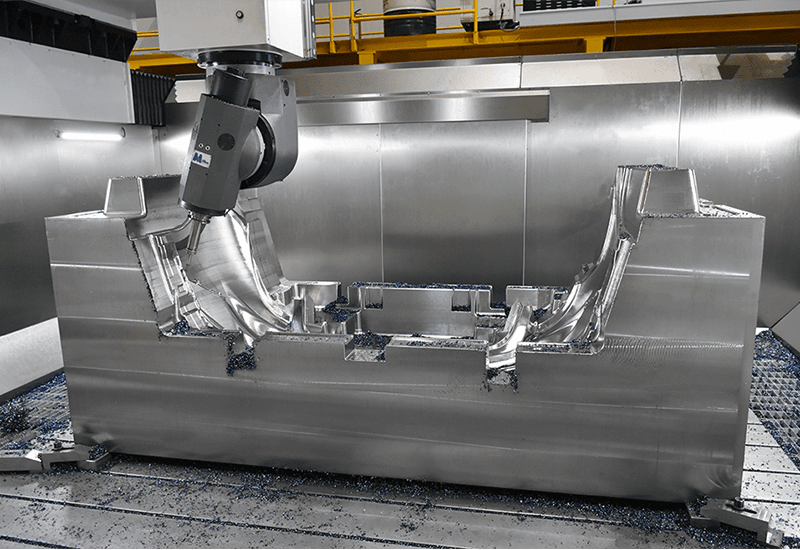

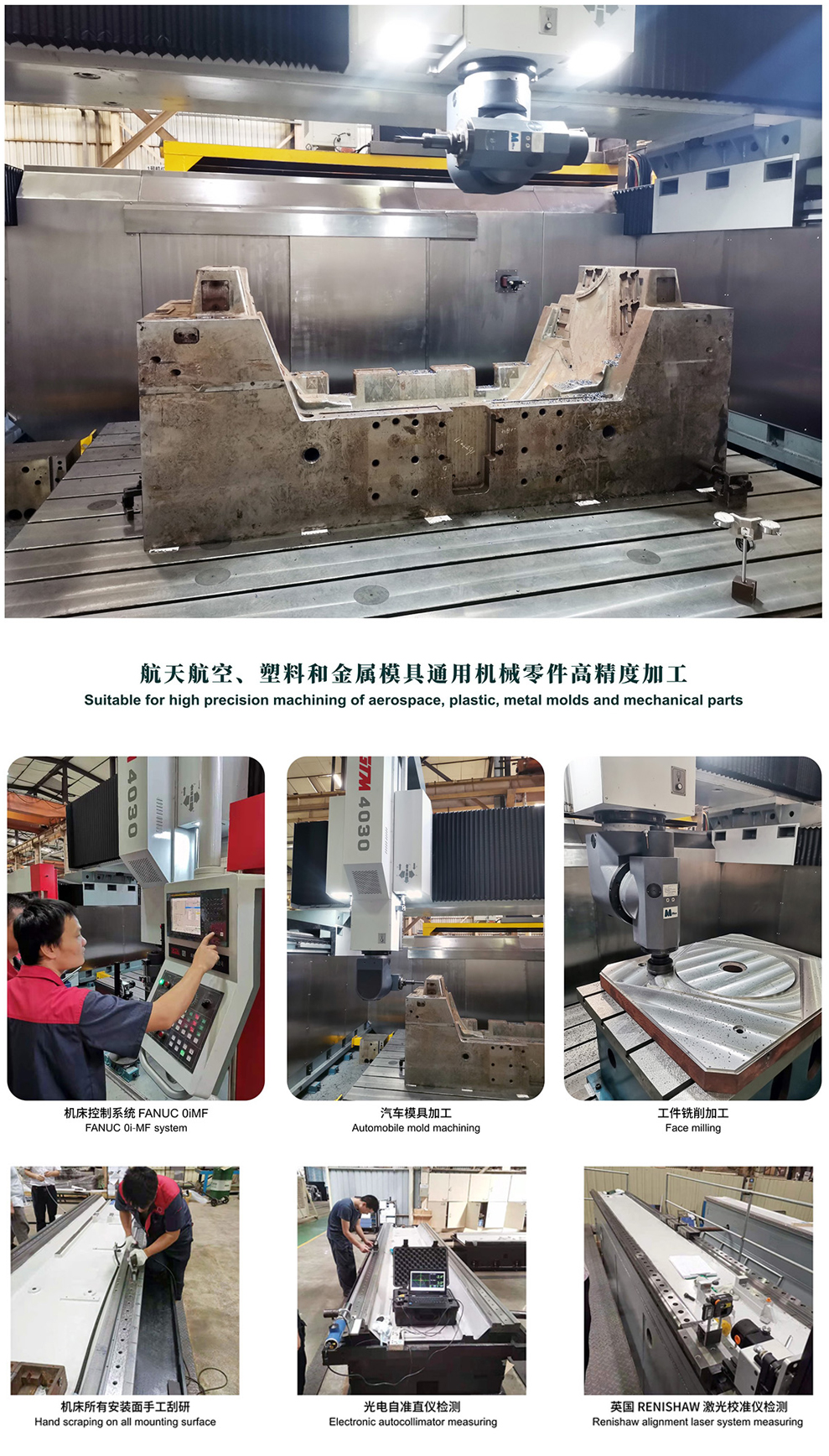

GTM產品加工展示

五軸龍門加工中心GTM系列加工展示

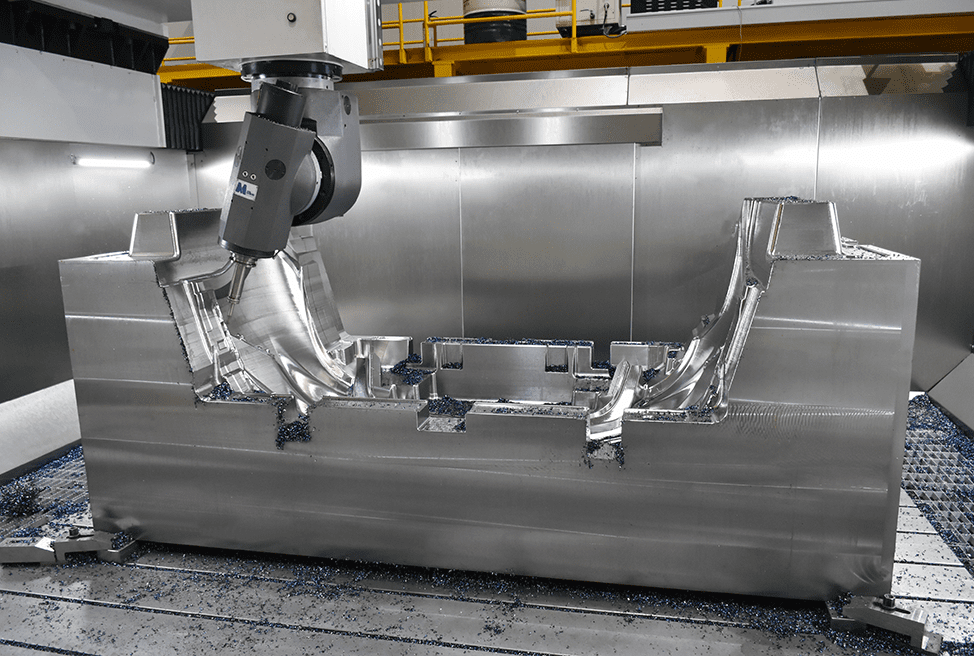

GTM加工展示

五軸龍門加工中心GTM系列加工展示

天車式五軸加工中心

規格參數

如出現表格顯示不完整時，請左右劃動表格查閱

GTM高扭矩系列參數表
	型號	單位	GTM 3020	GTM 3030	GTE 4030	GTM 4080
加工行程	X軸行程(動橫梁前后行程)	mm	2000	3000	3000	8000
	Y軸行程(鞍座左右行程)	mm	3000	3000	4000	4000
	Z軸行程(銑頭上下行程)	mm	1000	1250	1250	1250
	主軸鼻端至工作臺距離	mm	250~1250	400~1650	400~1650	400~1650
	兩立柱間距離	mm	4000	4000	5000	5000
工作臺	工作臺尺寸	mm	2500x2000	2500x2800	3500x2800	3500x8000
	工作臺T槽	mm	22 x 250
	工作臺負重	ton/m²	8
主軸	主軸孔錐		BT50
	主軸最高轉速	rpm	5000		4000
	主軸扭矩(S1/S6)	KW	22 / 26
二軸頭	旋轉角度	degree	A=±135°； C=±180°		A=±180°； C=±180°
	角度定位精度	sec	A=±3; C=±3		A=±5; C=±5
	最小分割角度	degree	2.5° / 1°		0.001°
	主軸最大扭矩	N.m	1100		600
進給速度	快速進給	m/min	10
進給速度	加工進給	m/min	10
刀庫(選配)	刀具數	pcs	32 / 64
	最大刀徑-鄰近換刀	mm	125
	最大刀徑-無鄰近換刀	mm	250
	最大刀重	kg	20
尺寸及重量	機床外形尺寸(長X寬X高)	mm	6500x7500x5700	6500x8500x5900	7500x8500x5900	7500x13500x5900
尺寸及重量	機床總重量	ton	45	50	55	70
機床控制系統	機床控制系統	CNC system	FANUC 0i-MF PLUS

GTM高扭矩系列

整機結構設計

高剛性 / 高精度機床結構

傳動部件

主軸

二軸頭

數控系統

選配項

亮點
