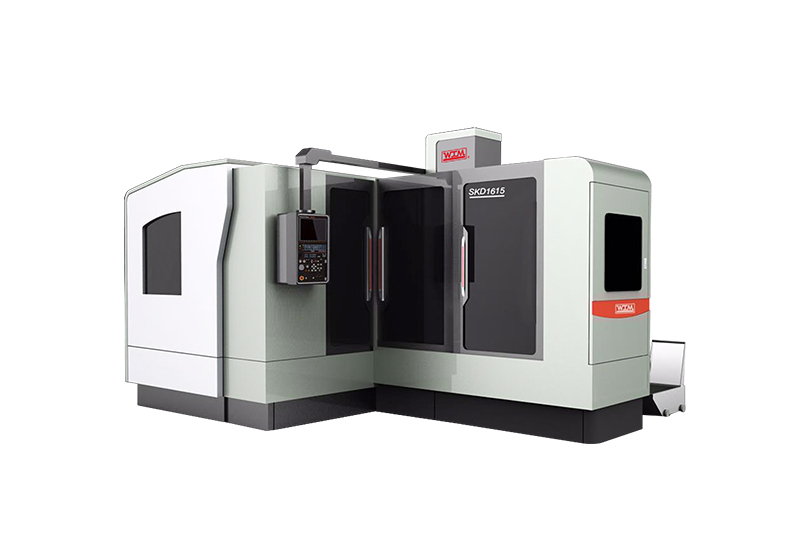

SKD 三軸深孔鉆床
SKD主要用于模具深孔加工以及導柱導套孔加工。精密小型模具的專業深孔加工機床，一機多用機型，更適用于不規則模具的加工，有效鉆孔深度一次性可達1.5m。
機床特性
-
性能
深孔鉆機床整機鑄件采用高品質鑄鐵，并經過時效處理，使鑄件組織均勻穩定，剛性高，穩定性好。
-
精度
采用進口高剛性、高精度絲桿導軌，絲桿有預拉伸結構，電機座軸承座較長，使用的絲桿導軌精度高。
-
主軸
采用專用訂做主軸，軸向剛度強。
-
耐磨
導向套含合金，耐磨壽命長，對打孔精度有保證。
-
外觀結構
專業高大上的鈑金外觀設計。
規格參數
如出現表格顯示不完整時，請左右劃動表格查閱
| 型號 | 單位 | 三軸數控深孔鉆床 | ||||||
| SKD1312 | SKD1615 | SKD2215 | ||||||
| 加工能力 | 加工孔徑 | mm | 3~35 | |||||
| 加工深度 | mm | 1200 | 1500 | 1500 | ||||
| 加工行程 |
工作臺左右行程（X） |
mm | 1300 | 1600 | 2200 | |||
|
主軸上下行程（Y） |
mm | 1200 | ||||||
| 加工速度 |
主軸最高轉速 |
rpm | 6000 | |||||
|
主軸進給速度 |
mm/min | 0~3000 | ||||||
| 功率 | 主軸電機 | KW | 11 | |||||
|
工作臺進給電機X |
N·m | 36 | 35 | 36 | 35 | 36 | 35 | |
|
主軸上下移動電機Y |
N·m | 20 | 18.6 | 20 | 18.6 | 20 | 18.6 | |
|
主軸前后移動電機Z |
N·m | 10.5 | 11.5 | 10.5 | 11.5 | 10.5 | 11.5 | |
| 機床總功率 | KW | 35 | ||||||
| 工作臺 | 負重 | ton | 8 | 12 | 18 | |||
| 尺寸 | mm | 1500×1050 | 1700×1200 | 2200×1400 | ||||
| 冷卻系統 |
冷卻液壓力范圍 |
Mpa | 1~8 | |||||
|
冷卻液流量范圍 |
L/min | 6~110 | ||||||

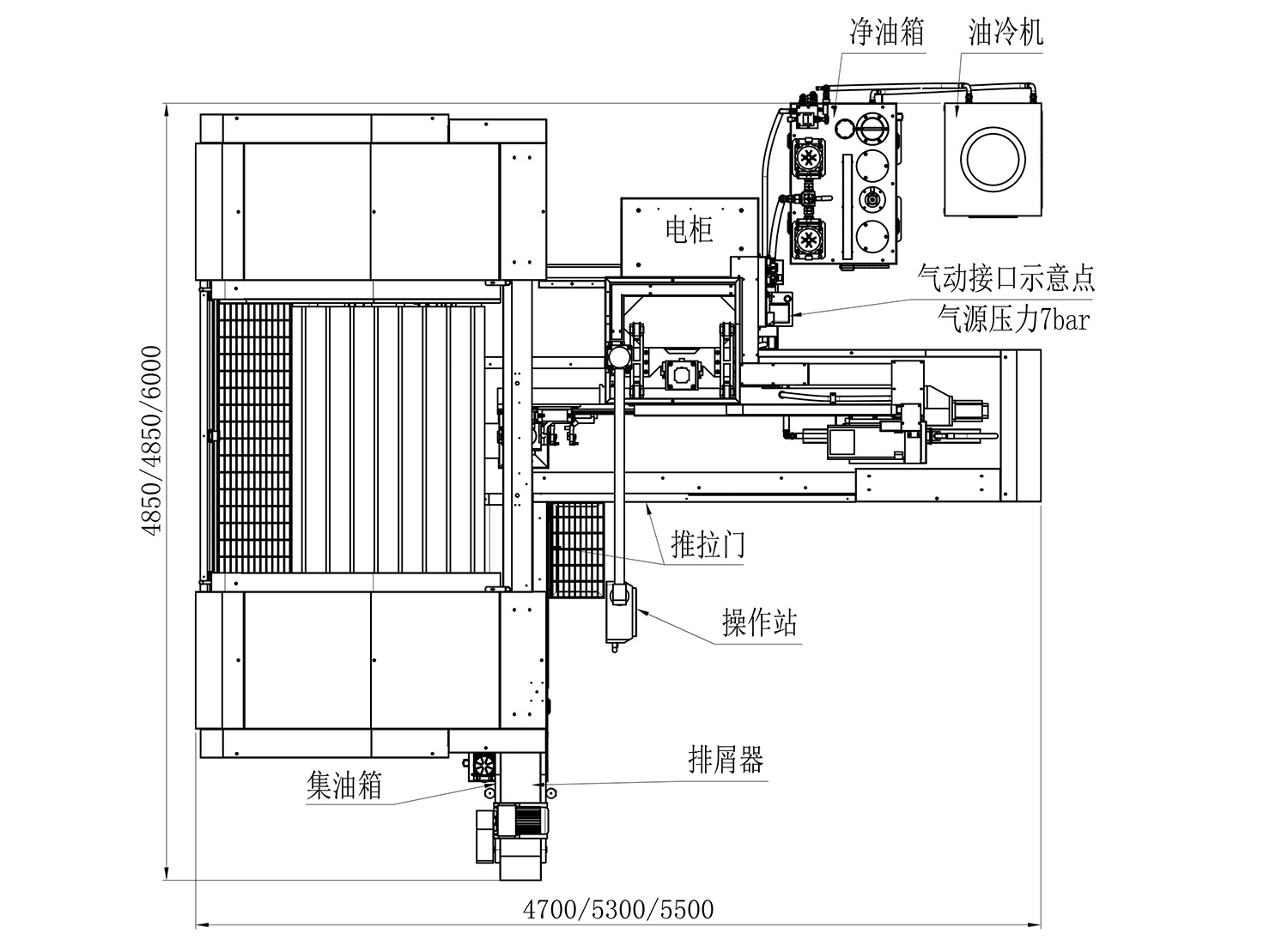

| 尺寸及重量 |
機床占地面積 |
mm | 4700×4850 | 5300×4850 | 5500×6000 | |||
| （長×寬） | mm | |||||||
|
機床最大高度 |
mm | 3100 | ||||||
| 機床重量 | ton | 11 | 12 | 17 | ||||
| 數控系統 | - | FANUC 0i-MF | SYNTEC | FANUC 0i-MF | SYNTEC | FANUC 0i-MF | SYNTEC | |
