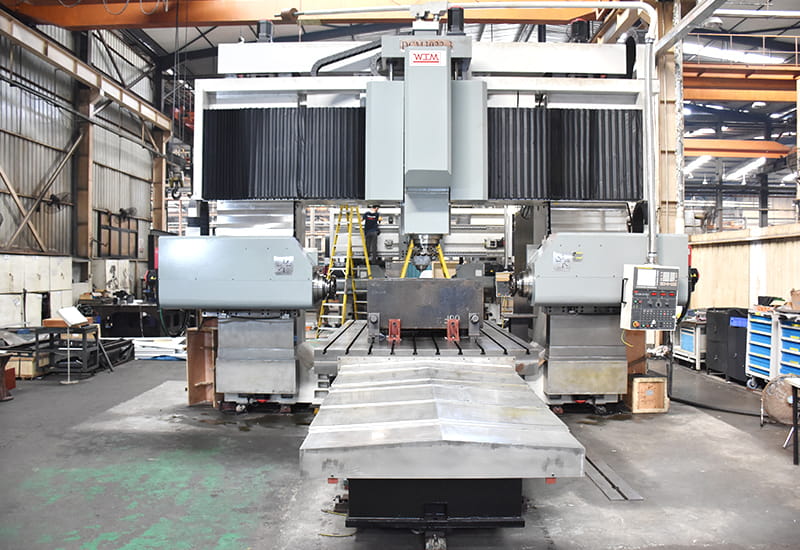

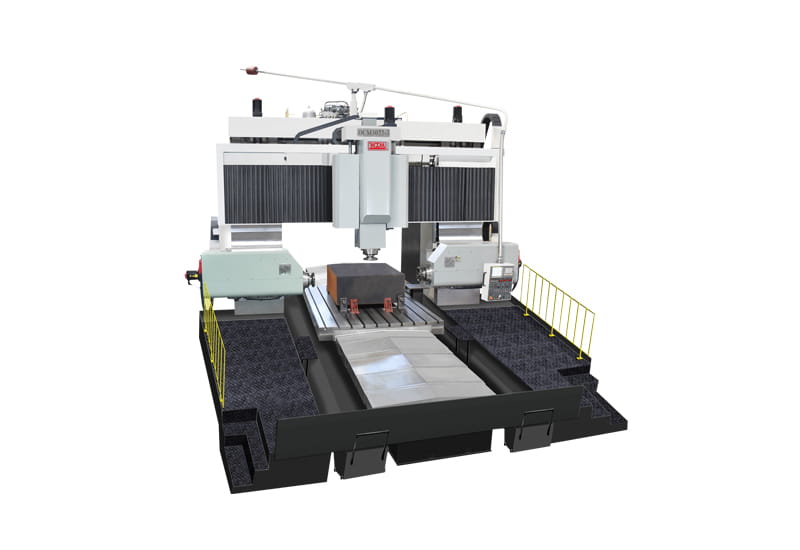

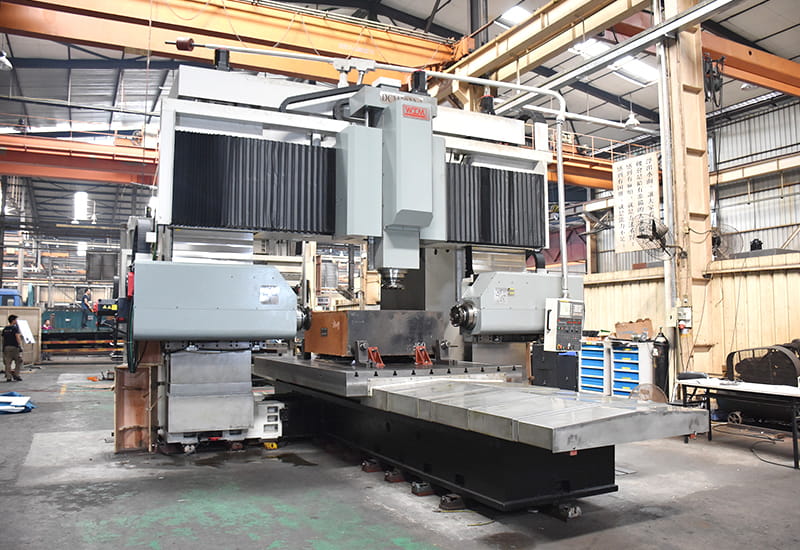

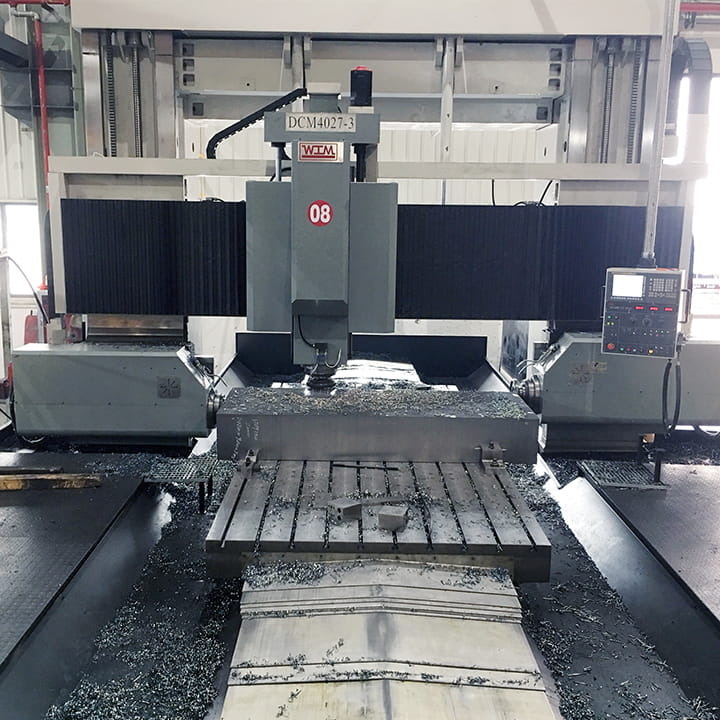

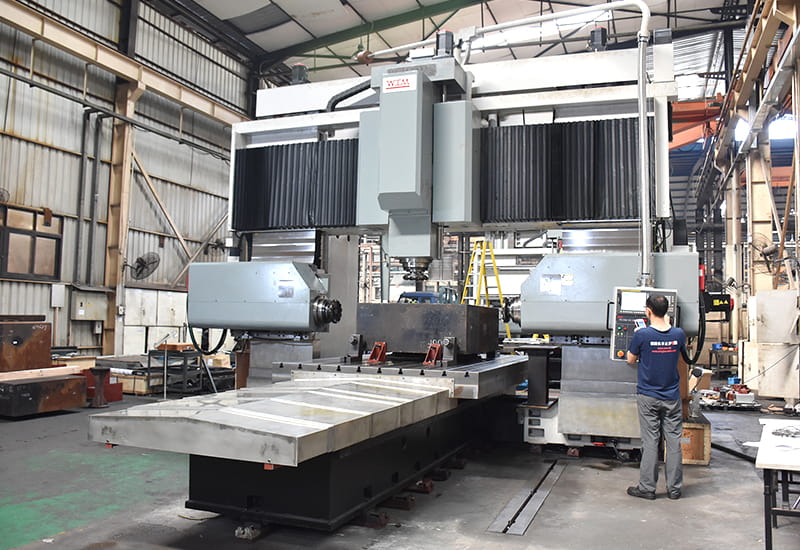

DCM 數控動梁式三頭龍門銑床
“動梁式三頭龍門銑床”:?是具有龍門式框架和臥式長床身的數控銑床。動梁式三頭龍門銑床上可以用3把銑刀同時加工表面，加工精度和生產效率都比較高，適用于在成批和大量生產中加工大型工件的平面和斜面。動梁式三頭龍門銑床還可加工空間曲面和一些特型零件。
最大加工材料尺寸：長4000mm x?寬2700mm x?高1100mm；
銑削能力：600cc/min ? ? 刀盤最大直徑：400mm；
三頭龍門銑機床控制系統：FANUC 0i-MF。
最大加工材料尺寸：長4000mm x?寬2700mm x?高1100mm；
銑削能力：600cc/min ? ? 刀盤最大直徑：400mm；
三頭龍門銑機床控制系統：FANUC 0i-MF。
機床特性
-
動梁式三頭龍門銑床
是具有龍門式框架和臥式長床身的數控銑床。動梁式三頭龍門銑床上可以用3把銑刀同時加工表面，加工精度和生產效率都比較高，適用于在成批和大量生產中加工大型工件的平面和斜面。動梁式三頭龍門銑床還可加工空間曲面和一些特型零件。
-
最大加工材料尺寸
長4000mm x 寬2700mm x 高1100mm。
-
銑削能力
600cc/min。
-
刀盤最大直徑
400mm。
-
三頭龍門銑機床控制系統
FANUC 0i-MF。
規格參數
如出現表格顯示不完整時，請左右劃動表格查閱
| 動梁式三頭龍門銑床 | 單位 | 規格參數 | DCM3022-3 | DCM4027-3 |
| 加工能力 | 最大加工尺寸(長X寬X高) | mm | 3000X2200X1100 | 4000X2700X1100 |
| 銑削能力 | cc/min | 600 | 600 | |
| 刀盤最大直徑 | mm | 400 | 400 | |
| 加工行程 | X軸行程(工作臺行程) | mm | 3000 | 4000 |
| Y軸行程(立銑頭左右行程) | mm | 2300 | 2800 | |
| Z軸行程(立銑頭上下行程) | mm | 475 | 475 | |
| W軸行程(橫梁上下行程) | mm | 780 | 1180 | |
| B軸 V軸(水平銑頭水平方向行程) | mm | 625 | 625 | |
| A軸 U軸(水平銑頭上下方向行程) | mm | 850 | 1250 | |
| 水平主軸中心線至工作臺面距離 | mm | 120~970 | 120~1370 | |
| 兩水平主軸鼻端之間的距離 | mm | 1160~2410 | 1660~2910 | |
| 垂直主軸鼻端至工作臺面距離 | mm | 75~1300 | 75~1700 | |
| 加工速度 | 主軸端形狀 | / | F60 | F60 |
| 主軸轉速 | rpm | 50~1000 | 50~1000 | |
| 快速進給 | m/min | XYZ 8m/min | XYZ 8m/min | |
| m/min | WABUV 5.7m/min | WABUV 5.7m/min | ||
| 動力參數 | 主軸伺服電機 | kW | 30/37(30min)x3個 | 30/37(30min)x3個 |
| X軸進給伺服電機 | N.m | 40 | 40 | |
| Y軸進給伺服電機 | N.m | 30 | 30 | |
| Z軸進給伺服電機 | N.m | 40 | 40 | |
| W軸進給伺服電機 | N.m | 30x2個 | 30x2個 | |
| B軸 V軸進給伺服電機 | N.m | 30x2個 | 30x2個 | |
| A軸 U軸進給伺服電機 | N.m | 40x2個 | 40x2個 | |
| 機床總功率 | kW | 130 | 130 | |
| 其他 | 工作臺尺寸 | mm | 3500X2000 | 4500X2000 |
| 工作臺負重 | ton | 40 | 50 | |
| 機床外形尺寸(長X寬X高) | mm | 8000X6200X5100 | 10000X6700X5100 | |
| 機床總重量 | ton | 65 | 73 | |
| 機床控制系統 | FANUC 0i-MF | FANUC 0i-MF |
